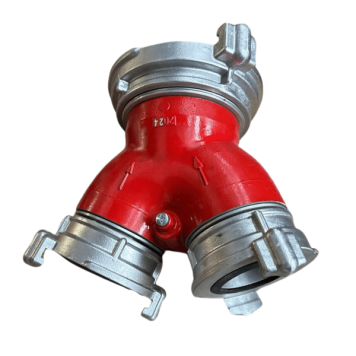

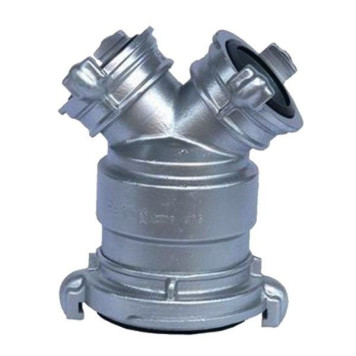

Водозбірник рукавний ВС-125 (артикул: 000013409)

Водозбірник рукавний ВС-125 являє собою пристрій для з'єднання двох потоків води з пожежної колонки (ГОСТ 7499-71) і підведення її у пожежний насос автомобіля.

Рукавний водозбірник складається з корпусу-трійника, шарнірного клапана, двох напірних сполучних цапкова головок ГЦ-80 (ГОСТ 2217-76) і однієї полугайкі з Dу = 125 мм на вихідному патрубку.

Клапан призначений для перекриття другого вхідного патрубка при роботі на одну напірну лінію. Корпус-трійник відлитий з алюмінієвого сплаву марки АЛ9 або АК7 (АЛ9В) по ГОСТ 2685-75.

Гумові деталі водозбірників повинні виготовлятися з матеріалу з діапазоном температур не менше ± 60 ° С. Ущільнювальні прокладки по стандарту виготовляються з картону марки А. Всі литі деталі водозбірника повинні бути цілими, без тріщин, подряпин і інших дефектів, здатних вплинути на міцність і герметичність. Допустима наявність окремих раковин (глибина не більше 25% від товщини стінки деталей), розмір яких - не більше 3 мм. (Для зовнішніх поверхонь) і не більше 5 мм (для внутрішніх).

Технічні характеристики
Технічні характеристики водозбірника ВС-125:

діаметр умовного проходу вихідного патрубка- 125 мм;
діаметр умовного проходу двох вхідних патрубков- 80 мм;
робочий тиск - 1 МПа (10 кгс / см2);
габаритні розміри:
довжина 290 мм, ширина - 260 мм;
маса - не більше 3,6 кг.
діаметр умовного проходу вихідного патрубка- 125 мм;
діаметр умовного проходу двох вхідних патрубков- 80 мм;
робочий тиск - 1 МПа (10 кгс / см2).
середній термін служби рукавного водозбірника ВС-125 до списання не менше 8 років.
