Головка-заглушка ГЗ-70 (артикул: 000013510)

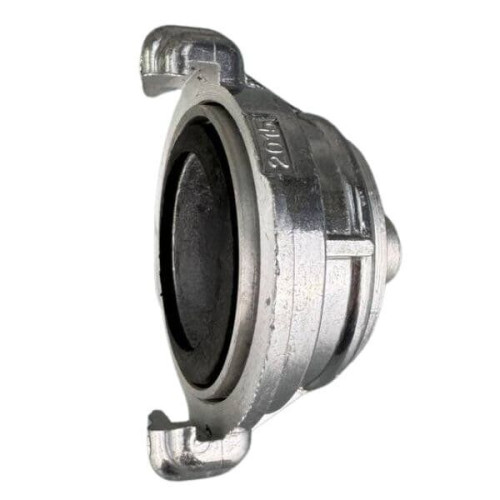

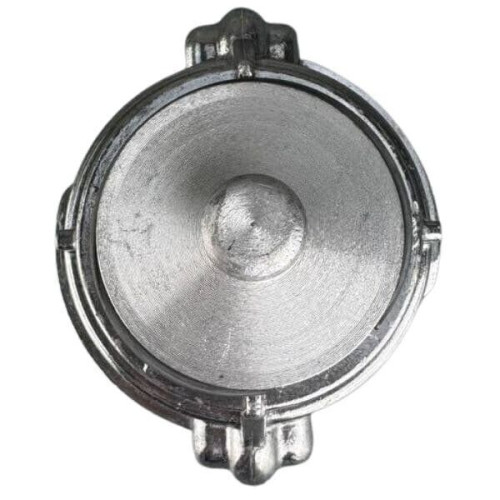

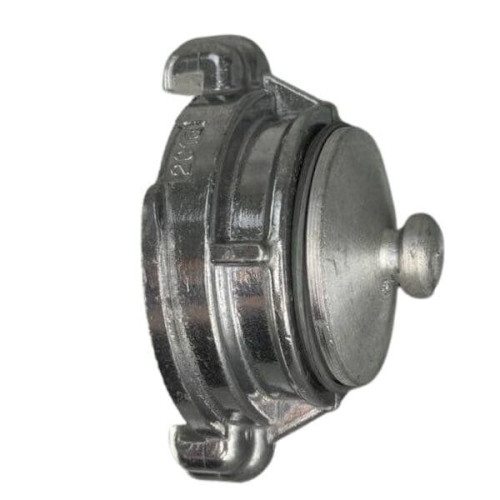

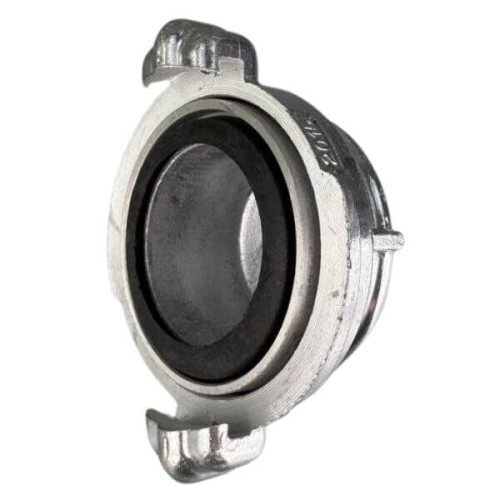

Головка-заглушка ГЗ-70 состоит из втулки и обоймы. Втулка заглушена, т.е. закрыта крышкой. На торце втулки находится кольцевая проточка, в которую вставлено резиновое уплотнительное кольцо. На втулка насажена обойма, которая удерживается металлическим кольцом. На обойме расположены два клычковые зажимы, два спиральных выступа и выступы для работы ключами.

При соединении двух головок Богданова клычковые зажимы одной головки входят в зазоры спиральных выступов другой головки. При повороте обойм в противоположные стороны одна относительно другой, зубчатые зажимы заходят на спиральные выступы и продолжают двигаться по ним.

За счет того, что спиральные выступы увеличиваются по толщине, соединительные головки прижимаются одна к другой. При этом резиновые уплотнительные кольца притираются, благодаря чему достигается герметизация соединения.

Головки обеспечивает смыкаемость  между собой и с головками других типов, имеющими одинаковые условные проходы, вручную, без применения приспособлений на величину захода клыка по спиральному выступу, равную 1,0-1,5 ширины клыка.

На головке должны отсутствовать трещины, посторонние включения и прочие дефекты, снижающие прочность и ухудшающие внешний вид. Острые кромки наружных поверхностей должны быть притуплены. На поверхности литых деталей головок допускается наличие раковин, наибольший размер которых не превышает 2 мм, а глубина – не более 10% толщины стенки детали. На поверхностях спиральных выступов  и клыков головок наличие дефектов не допускается.
