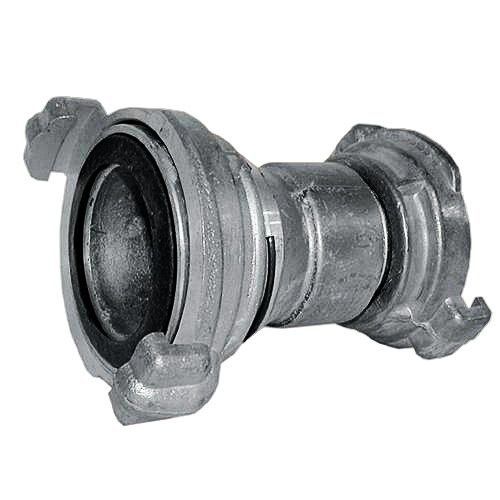

Головка переходная ГП 50х80 (артикул: 000013512)

Головка переходная ГП 50х80 состоит из двух втулок разного диаметра, скрепленных между собой с помощью резьбы, и двух обойм соответствующего диаметра. У втулок с одной стороны резьба, а с другой на торце кольцевая проточка в которую вставлено резиновое уплотнительное кольцо. На каждую втулку посажена обойма, которая держится за счет металлического кольца. На обойме находятся два клычковых зажима, две спиральные скошенные площадки, выступы для работы ключами.

При соединении двух головок Богданова клычковые зажимы одной головки входят в зазоры спиральных выступов другой головки. При повороте обойм в противоположные стороны одна относительно другой, зубчатые зажимы заходят на спиральные выступы и продолжают двигаться по ним.

За счет того, что спиральные выступы увеличиваются по толщине, соединительные головки прижимаются одна к другой. При этом резиновые уплотнительные кольца притираются, благодаря чему достигается герметизация соединения.

Головки обеспечивает смыкаемость  между собой и с головками других типов, имеющими одинаковые условные проходы, вручную, без применения приспособлений на величину захода клыка по спиральному выступу, равную 1,0-1,5 ширины клыка.

На головке должны отсутствовать трещины, посторонние включения и прочие дефекты, снижающие прочность и ухудшающие внешний вид. Острые кромки наружных поверхностей должны быть притуплены. На поверхности литых деталей головок допускается наличие раковин, наибольший размер которых не превышает 2 мм, а глубина – не более 10% толщины стенки детали. На поверхностях спиральных выступов  и клыков головок наличие дефектов не допускается.
