Гидроэлеватор Г-600 (артикул: 000013408)

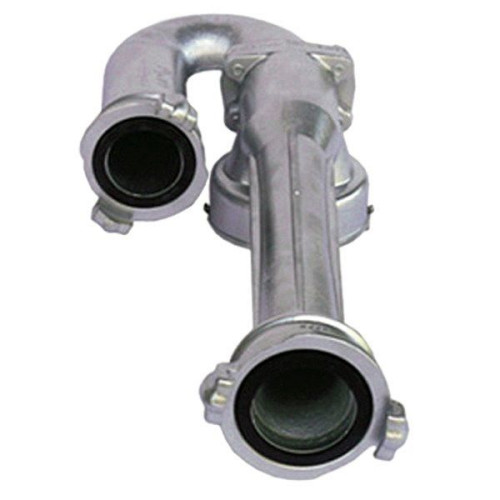

Гидроэлеватор Г-600 используется для забора воды из открытых источников, когда расстояние до источника от пожарного автомобиля или мотопомпы превышает технические возможности установленных на них насосов. Гидроэлеватор состоит из насадка, диффузора, всасывающей камеры с сеткой и колена. Все детали гидро­элеватора изготовлены из алюминиевого сплава. Для присоединения к рукавным линиям на концах колена и диффузора имеются соединительные муфтовые головки.

Гидроэлеватор Г-600 применяется в тех случаях, когда уровень воды в открытом водоисточ­нике расположен ниже 7 м, что позволяет осуществлять всасывание и подачу воды к ме­сту пожара из открытых водоисточников с уровнем воды ни­же оси насоса до 20 м, например, при всасывании воды из прудов и рек с установкой пожарных автомобилей на крутых берегах или из колодцев; при расстоянии по горизонтали между насосом и водоисточником до 10 мм, например, при заболоченности отлогих берегов рек, озер и прудов. Кроме того, с помощью гидроэлеватора пожарными на­сосами можно подавать воду из мелких водоисточников, слой воды в которых 5—10 см, а также откачивать воду из под­вальных помещений.

Принцип работы гидроэлеватора следующий: «рабочая струя» воды поступает из насоса и, проходя че­рез сопло, создает в цилиндрической части диффузора раз­режение, благодаря чему в камеру поступает определенное количество эжектируемой воды из водоисточника. Из гидро­элеватора вода поступает в промежуточную емкость (цистер­ну), откуда часть воды подается насосом к гидроэлеватору как «рабочая», а другая часть может быть использована для пожаротушения.

Подключение гидроэлеватора к автоцистерне выглядит таким образом - из цистерны часть воды «рабочая»)через всасывающий рукав подается насосом к гидроэлеватору. От него «рабочая» и эжектируемая вода поступает вновь в ци­стерну и снова забирается насосом. Эжектируемая часть во­ды направляется через второй патрубок насоса на очаг пожа­ра. Степенью открытия вентиля на этом патрубке регулирует­ся величина расхода воды и контролируется уровень воды в цистерне. Если он падает, то на тушение пожара отбирается количество воды, превышающее эжектируемое, что недопу­стимо. Линии между цистерной и насосом собирают из двух всасывающих рукавов, входящих в комп­лектацию автоцистерны, а линии насос — гидроэлеватор и гидроэлеватор — цистерна — из напорных рукавов.

Характеристики гидроэлеватора Г-600:

• Номинальная производительность при дав­лении в напорной линии перед гидроэле­ватором 8 кгс/см2 - 600 л/м
• Рабочее давление - 2-10 МПа
• Рабочий расход воды при давлении 8 кгс/см2 - 550 л/м
• Коэффициент эжекции (отношение воды, подсасываемой гидроэлеватором, к расходу воды, подаваемой в гидроэлеватор) при давлении 8 кгс/см'2 - 1,1
• Коэффициент подпора при номинальной производительности - 0,21
• Наибольшая высота подъема подсасывае­мой воды при рабочем давлении 12 кгс/см2 - 19 м
• Наибольшая высота подъема подсасывае­мой воды при рабочем давлении 2 кгс/см2 - 1,5 м
• Условный проход напорного (входного) патрубка - 70 мм
• Условный проход выкидного патрубка - 80 мм
• Габариты (д/ш/в) - 685/290/151 мм
• Масса - 7,5 кг
